対話機能パッケージ

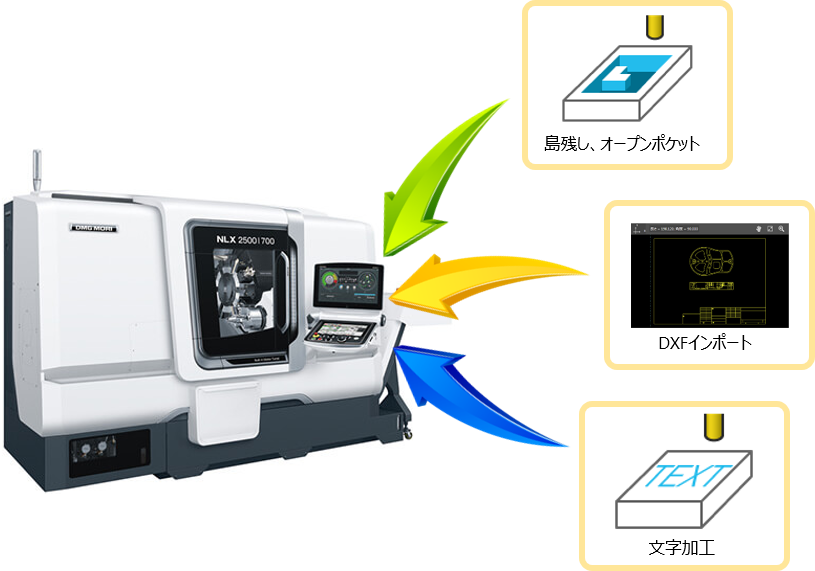

CELOS Clubでは、DMG森精機 工作機械に標準装備されている対話型プログラミング機能において、簡単に複雑な加工ができるようになる3つのオプションをパッケージ化してご用意しました。それぞれを単品で購入するよりもお求めやすい価格にしました。
対話機能パッケージには、以下の機能が含まれます。
島残し、オープンポケット

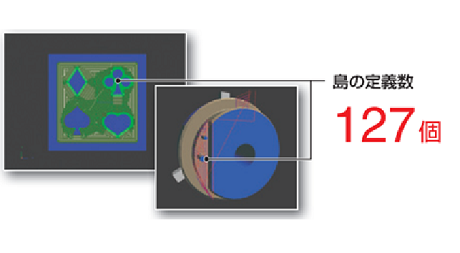

島残し機能は、ポケット形状内に島形状を定義することができ、複雑なツールパスでも短時間で変換することができます。

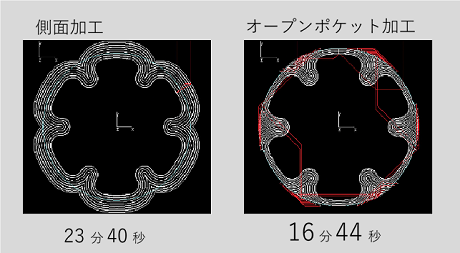

オープンポケット機能はオープン部分を定義することで、取り代のない部分のツールパスを省略し、最適なパスを生成します。エアカットが大きく削減できるため、加工時間を短縮することができます。
DXFインポート
数クリックするだけでDXF（Drawing eXchange File: 2次元CADソフトウェアで作成した図面のファイルフォーマット）形式の形状データを座標として取り込み、対話データへ入力する機能です。操作性の良いユーザーインターフェースで複雑な輪郭形状の入力を容易に行うことができ、作業時間の大幅な短縮が可能となります。

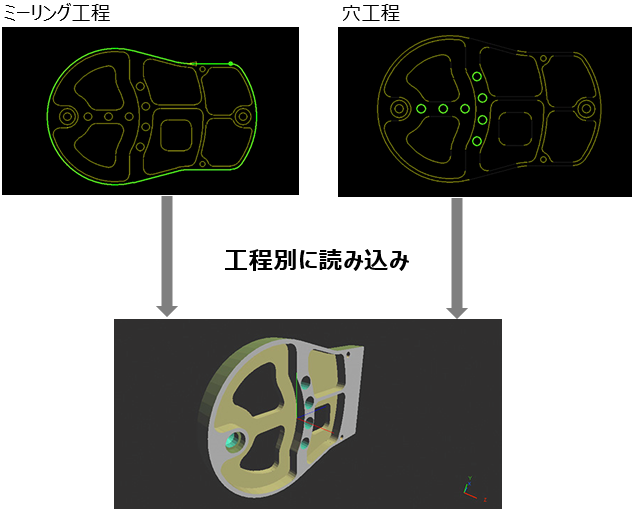

汎用切削工程、ミーリング工程、穴工程でインポートすることができます。
文字加工
対話プログラム画面で加工したい文字を入力し、サイズ／書体、加工条件を設定することで、工具や切削条件が自動的に決定されます。

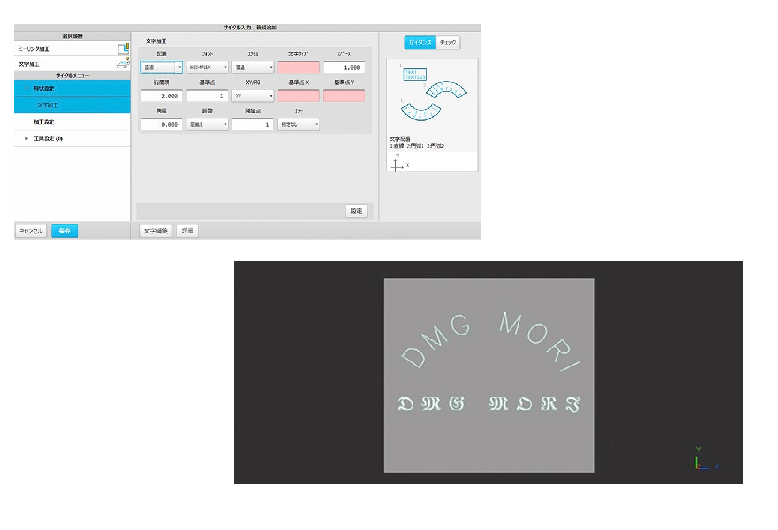

文字サイズ、書体の種類、太さ、間隔、配置（直線か円弧）の設定が可能です。
社名や製品名などをワークに加工する際にご利用ください。
ターニングセンタでは円筒面でも対応可能です。
便利な使い方
島残し、オープンポケットとDXFインポートを組み合わせることで、輪郭形状設定の簡略化や無駄なツールパスの削減等が可能となります。
［利用例］※ マシニングセンタでの加工例です

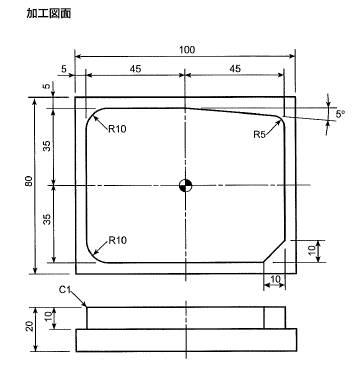

１．右記のような図面のDXFデータを例に説明します。
２．対話機能の中からミーリング加工→島残しオープンポケット→任意輪郭を選択します。
３．機械上の対話画面から、DXFデータをインポートします。
DXFデータをインポートすることで、輪郭形状の設定が簡単に行うことができます。
輪郭形状で加工プログラムを作成した場合は、作成に約8分かかりますが、DXFインポートを利用することで、約2分で加工プログラムを作成することができます。
４．輪郭形状の設定を終了します。
５．島残し機能を使うことで、荒加工で無駄な周回切削のツールパスが省けます。

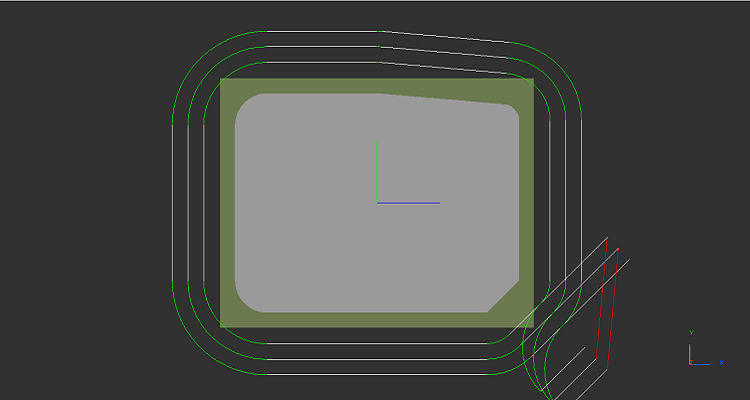

側面加工利用時のツールパス

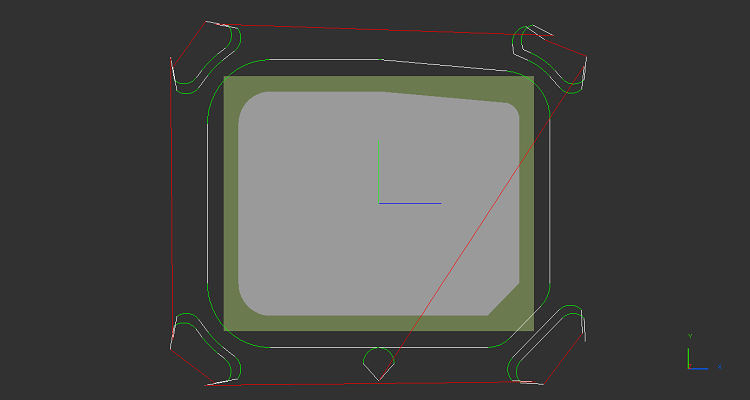

島残し、オープンポケット利用時のツールパス
※クリックすると拡大表示されます
ご利用料金
| 購入価格※1 | |
|---|---|
| 希望小売価格 | 360,000円(税込396,000円)※2 |
- CELOS Clubのご契約が必要です。
- こちらは買い切りオプションです。更新は不要ですので、追加費用はかかりません。
