CELOS DYNAMICpostのご案内

CELOS DYNAMICpostとは、DMG森精機製の、NCプログラムの正確な切削加工シミュレーションを行うソフトウェアです。

導入することで干渉のトラブルを削減し、安心安全な加工を実現します。
また、正確な生産計画の立案、プログラムチェックや実加工の作業時間の短縮に貢献します。

CELOS DYNAMICpostの4つの特徴

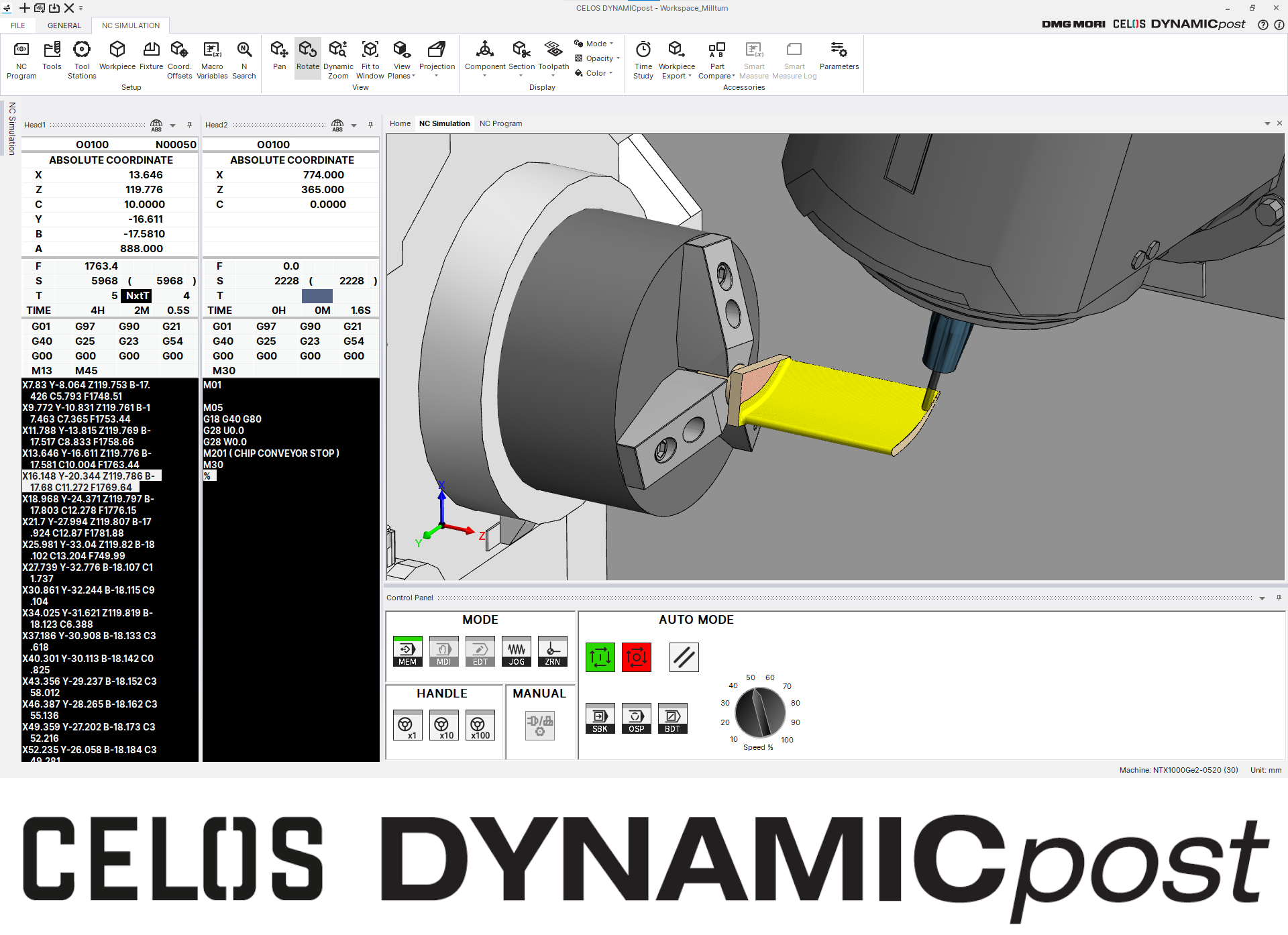

正確な機械モデルを用いてNCプログラムベースでシミュレーションを行います。
また、機械固有のGコードやマクロ変数、オーバートラベルにも対応しています。
そのため、機械の動きを忠実に確認することができます。

機械動作のシミュレーションに合わせて、モーダル情報やNCプログラム実行箇所を確認でき、事前のプログラムチェックが可能です。

当社のデジタルツイン技術を活用し、機械構造や軸の加減速、工具交換時間など、機械を忠実に再現することで、切削時間を誤差±10％以内^※1の精度で予測します。

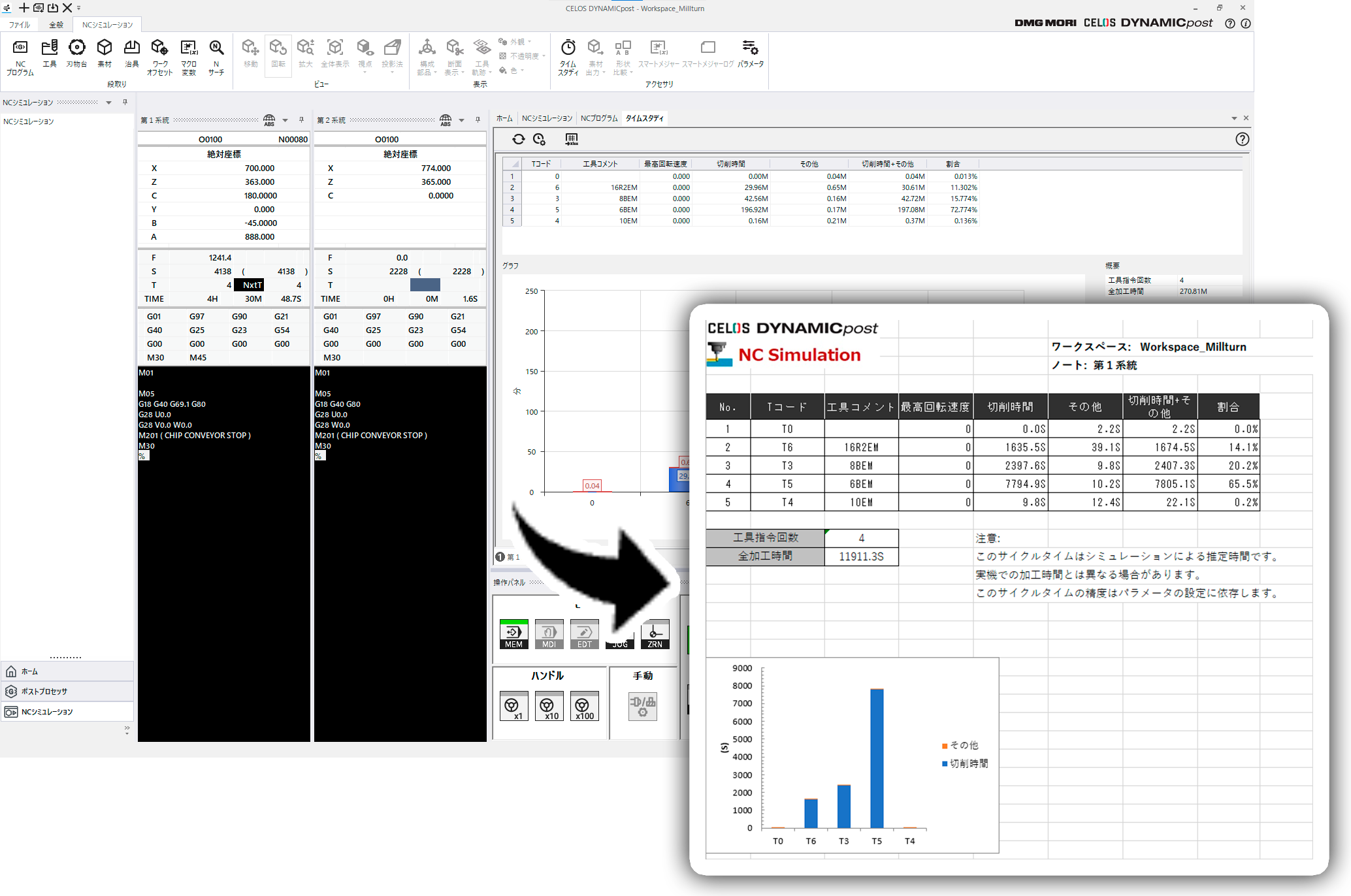

Excel形式でレポート出力が可能です。

※1：ケースによっては±10％以内を実現できない場合もございます。

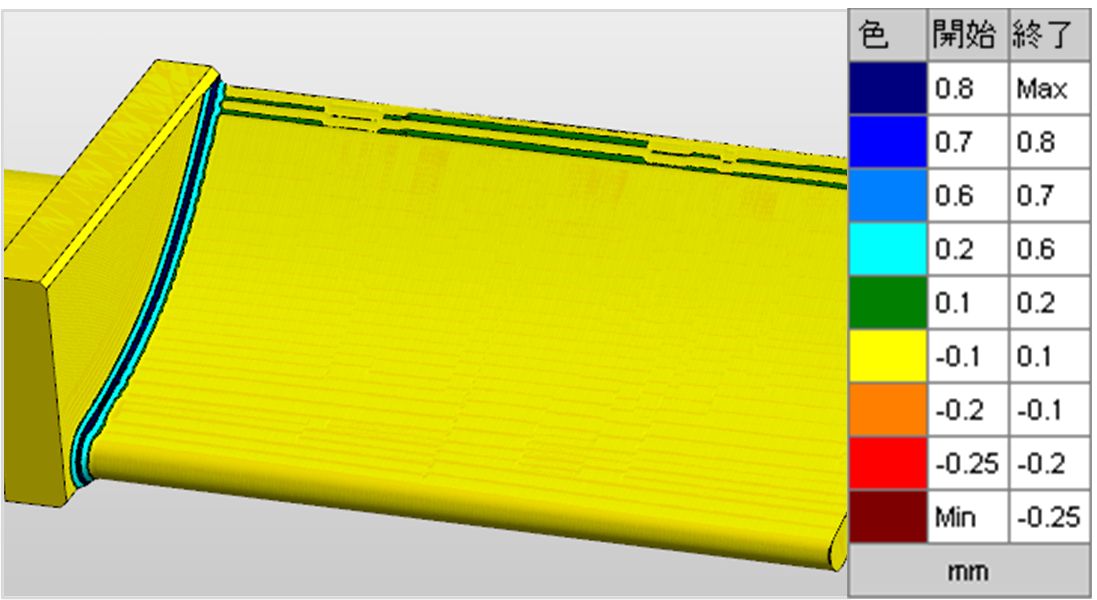

CADで設計時の3Dモデルとシミュレーション切削形状とを比較して、差分をカラーマップで表示します。

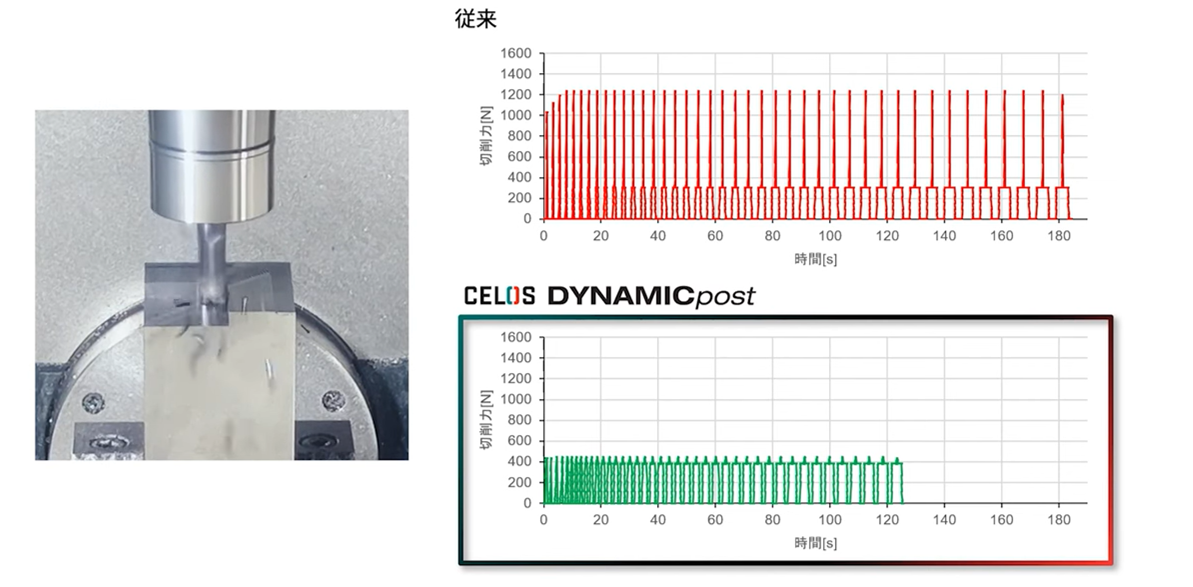

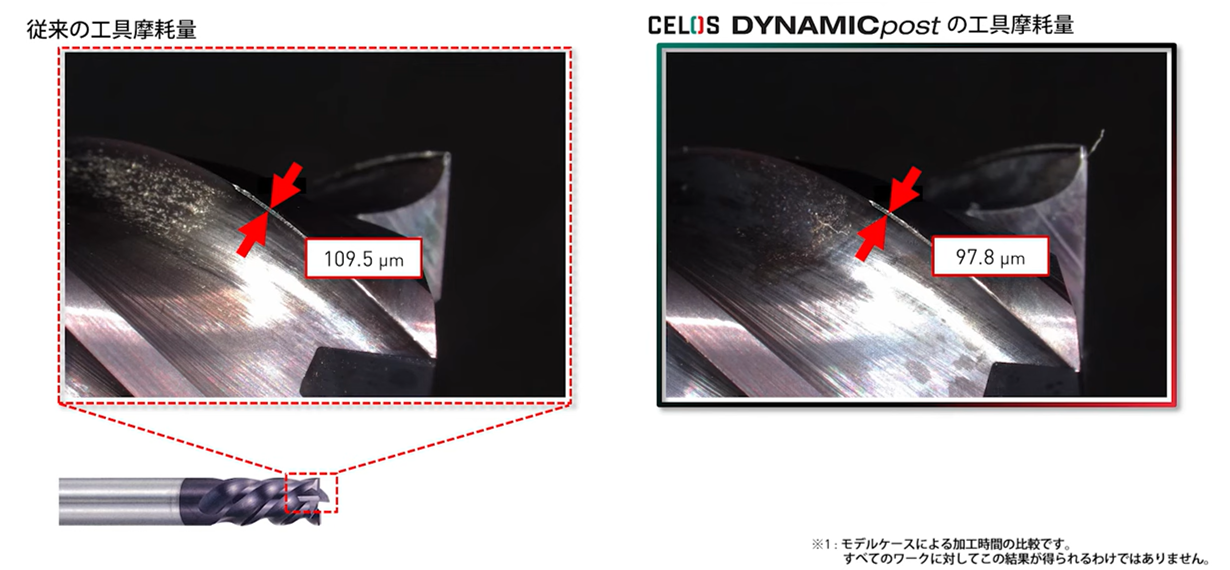

切削にかかる力を見える化して、負荷が一定になるよう送り速度を自動調整します。送りをコントロールすることで、切削負荷の高い加工で送りを下げ、それにより工具の摩耗も抑制されます。また、切削負荷が低い加工では、送り速度を上げ、効率の良い加工を行う事が出来ますので加工時間が短縮されます。

CAMにもシミュレーションの機能はあるけど、どう違うの？
追加で導入するメリットは？

CELOS DYNAMICpostは「DMG森精機独自のソフトウェア」かつ「NCプログラムベースのシミュレーション」だからこそできることがたくさん。
それによって得られるメリットも大きいのです。
以下をご覧ください。

機能	一般的なCAMソフト		CELOS DYNAMICpost
① 干渉チェック	△	ワーク/治具/工具	○	ワーク/治具/工具/マシンモデル
② サイクルタイム予測	△	切削長/送り速度	○	切削長/送り速度/加減速/各軸の最大速度 ※誤差±10％
③ 切削形状確認	○	－	○	－
④ 機械動作の確認	△	CLベース ※ポスト処理変換前のため、Gコード情報なし	○	NCプログラムベース　・アプロ―チ/退避動作の確認　・機種固有Gコードの確認　・モーダル情報の確認　・NCプログラム実行箇所の確認

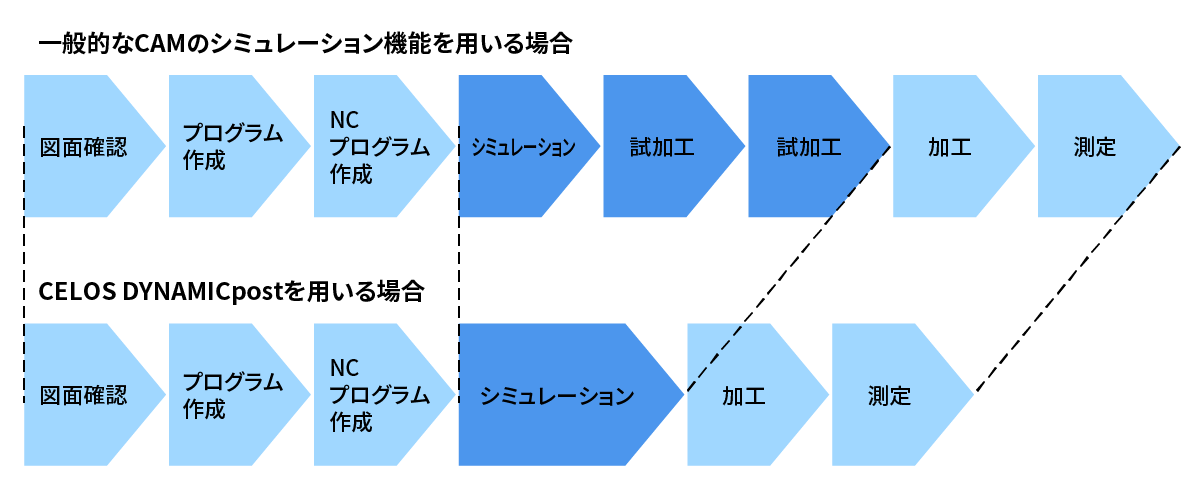

メリット：工程の短縮が可能

メリット：作業時間の大幅短縮
