球面ワッシャー・円錐シートのご案内

球面ワッシャー・円錐シートはボルトやナットで締結する際に取付面の角度を補正してくれる部品です。

ボルトとワークの面が垂直でないとき、平面ワッシャーでは隙間が生まれ、締結が緩くなったり傷の原因になってしまいます。
しかし球面ワッシャーと円錐シートを用いることで隙間がなくなりしっかりと固定できます。

締結部のゆるみや接触傷を防止！

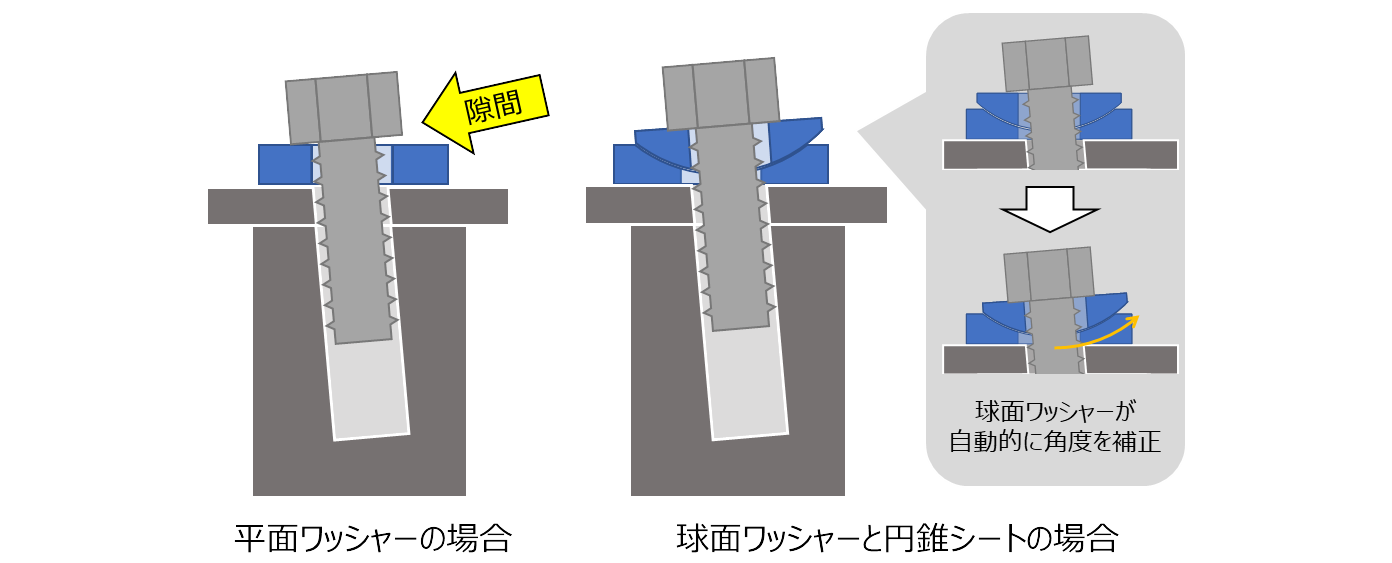

ねじ穴と座面が垂直になっていないときに、平面ワッシャーでは固定が甘くなってしまいますが、
球面ワッシャーと円錐シートを使用すれば隙間なく、しっかりと固定することができます。
また、球面ワッシャーと円錐シートは非常に滑らかに動くので、ネジを締める際にネジの角度に自動的に補正してくれます。

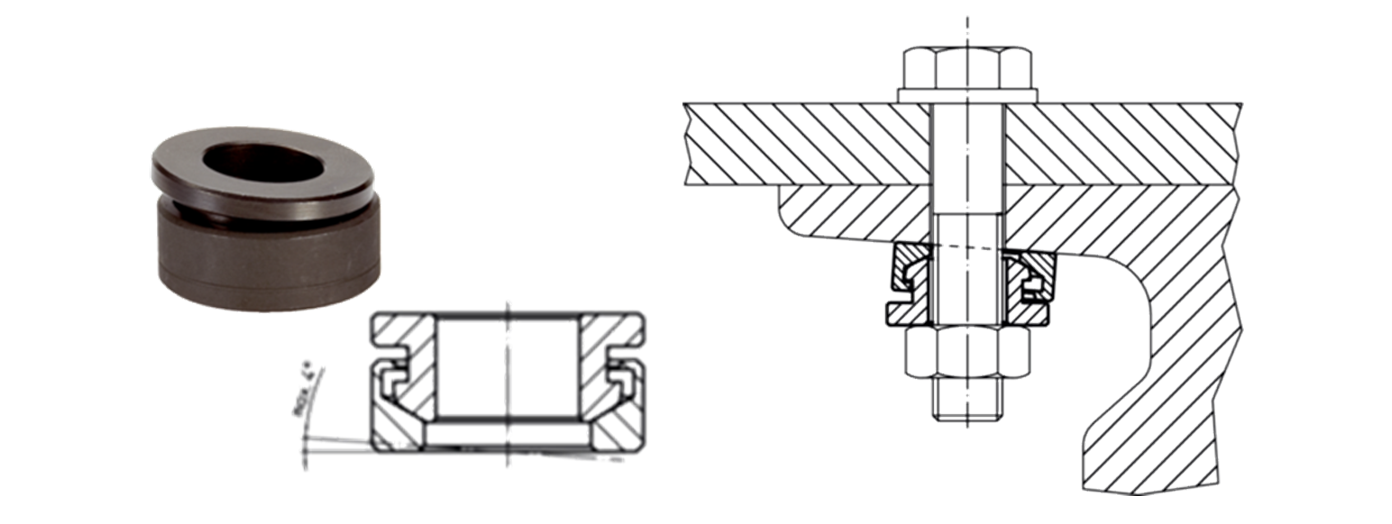

一体型は球面ワッシャーと円錐シートを組み合わせたものです。
一体型を用いることで球面ワッシャーと円錐シートを別々に管理する必要がなく在庫管理が容易になります。
また、組み合わせを考慮する手間がなく、組み立てや取り付けが容易になります。

fuchs 高精度、長寿命

HALDER社製の球面ワッシャーと円錐シートは非常に滑らかに接触し、
ネジを締めたときに角度に合わせてスルスルと動きます。そのため、快適に繰り返しご使用いただけます。

fuchs 豊富なサイズ

M6からM64までを標準規格で取り揃えており、大型サイズでも特注の必要はございません。
規格品ではご使用いただけない場合はサイズ、材質、コーティングなどご希望に合わせて製作可能です。

fuchs 3種類の材質

用途に合わせて３種類の材質からお選びいただけます。
通常の熱処理鋼、錆び対策がされたSUS303相当、塩害対策がされたSUS316相当をご用意しております。

用途から形状と素材を選んでいただき、
その中からお求めのサイズをお選びください。
