ネジ山クランプ式リフティングピン（センター穴用）
基本情報
センター穴にご使用いただけるリフティングピンです。

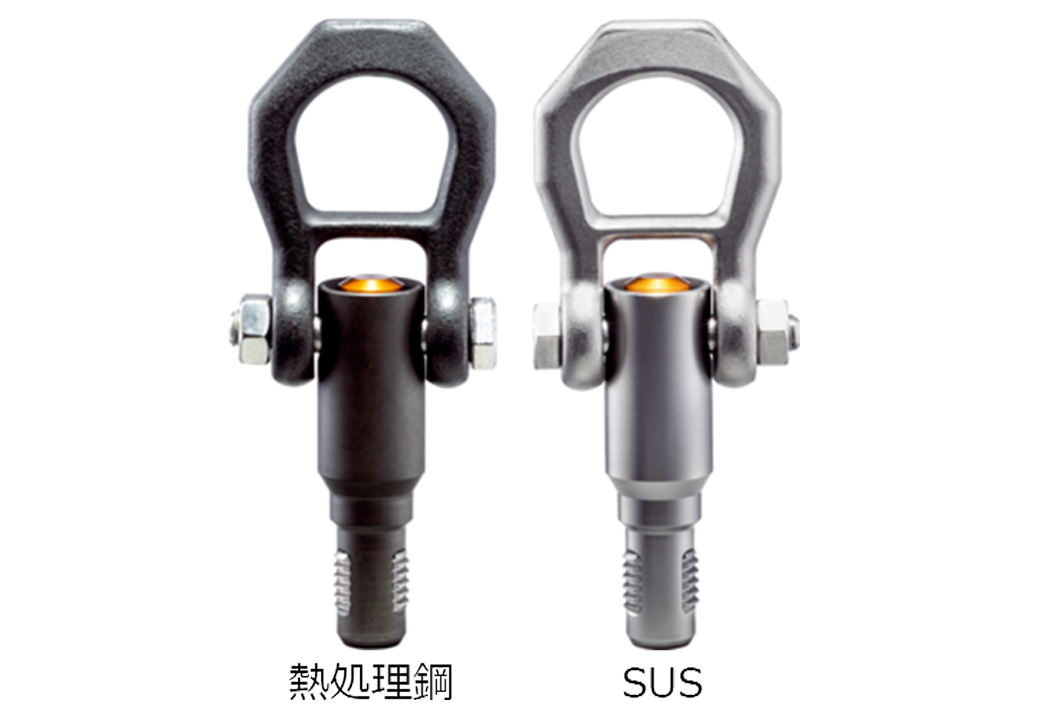

材質
熱処理鋼
ピン部：熱処理鋼（熱処理、マンガン・リン酸処理）
押しボタン：アルミニウム（オレンジ、アルマイト処理）
ねじ部：ステンレス鋼1.4542(SUS630相当)（析出効果処理）
シャックル：熱処理鋼（熱処理、マンガン・リン酸処理）
バネ：ステンレス鋼
SUS
ピン部：ステンレス鋼1.4542(SUS630相当)（析出効果処理）
押しボタン：アルミニウム（オレンジ、アルマイト処理）
ねじ部：ステンレス鋼1.4542(SUS630相当)（析出効果処理）
シャックル：ステンレス鋼1.4571
バネ：ステンレス鋼

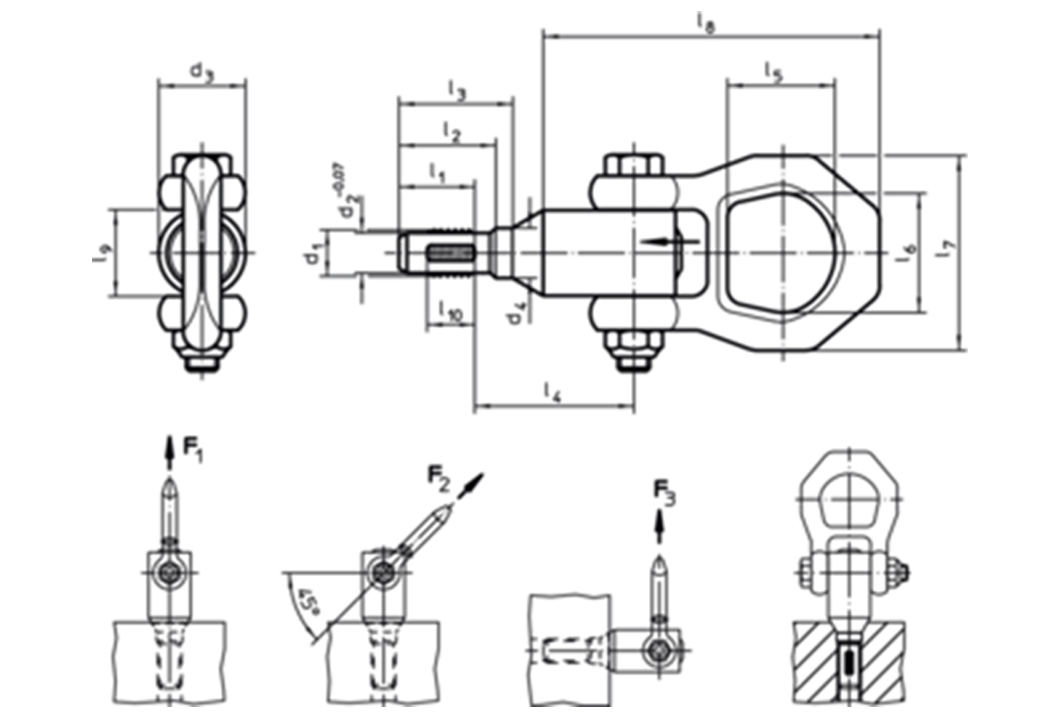

規格
| ネジ径 d1[mm] |
鉛直方向最大 荷重F1[kN] |
45°方向最大 荷重F2[kN] |
横方向最大 荷重F3[kN] |
材質 | 製品番号 | |
|---|---|---|---|---|---|---|
| M10 | 3.9kN | 1.5kN | 1.5kN | 熱処理鋼 | EH22352.2010 |  カートに入れる |
| SUS | EH22352.3010 | カートに入れる |
||||
| M12 | 6.2kN | 2.5kN | 2.3kN | 熱処理鋼 | EH22352.2012 | カートに入れる |
| SUS | EH22352.3012 | カートに入れる |
||||
| M16 | 8.4kN | 4.5kN | 4.2kN | 熱処理鋼 | EH22352.2016 | カートに入れる |
| SUS | EH22352.3016 | カートに入れる |
||||
| M20 | 16.6kN | 7.7kN | 5.8kN | 熱処理鋼 | EH22352.2020 | カートに入れる |
| 10.0kN | SUS | EH22352.3020 | カートに入れる |
|||
| M24 | 23kN | 11.1kN | 8.6kN | 熱処理鋼 | EH22352.2024 | カートに入れる |
| SUS | EH22352.3024 | カートに入れる |
