旋削工具ホルダ
ボーリングバーホルダ
ボーリングバーを取り付けるホルダです。
高剛性ホルダにより内径仕上げの精度を向上させます。
適用工具:
ボーリングバー
内径仕上げに用いるボーリングバーを取り付けるホルダです。
複数取り付けできるものや、スリットタイプなどのバリエーションがあります。
■バリエーション
| ベーシック | スリット | SLセット | |
|---|---|---|---|
| ボルト締め |  |
 |
 |

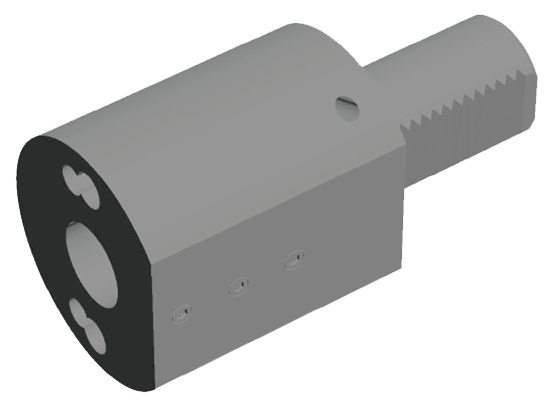

| VDI |  |
||

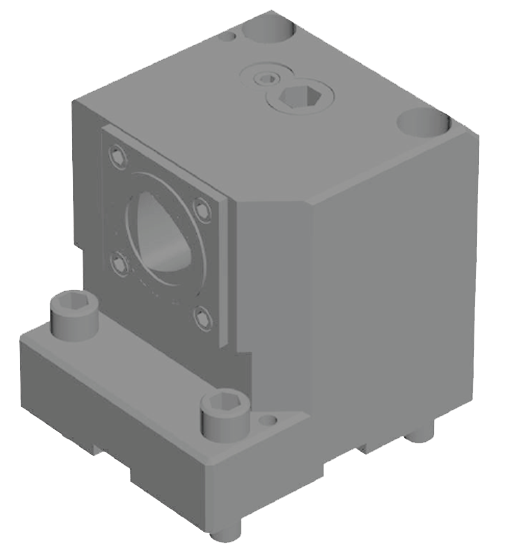

| Capto |  |

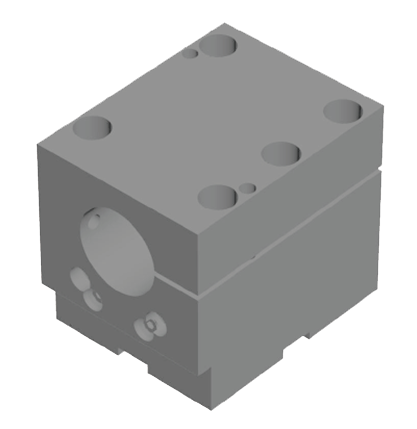

●ボルト締めシングルホルダ
・NLX1500～2500
| 取付径 | 商品名 | 部番 | |
|---|---|---|---|
| Φ25 | ボーリングバーホルダ | T10104A | > カタログ |
| Φ32 | ボーリングバーホルダ | T10115A | > カタログ |
| ボーリングバーホルダ | T10096A | > カタログ | |
| Φ40 | ボーリングバーホルダ | T10097B | > カタログ |
| ボーリングバーホルダ | T10113A | > カタログ | |
| Φ50 | ボーリングバーホルダ | T10114A | > カタログ |
| Φ60 | ボーリングバーホルダ | T10203A | > カタログ |
| Φ40 | ボーリングバーホルダ（突出し＋40mm） | T10130A | > カタログ |
| Φ50 | 干渉防止用芯高ボーリングバーホルダ | T10242A | > カタログ |
| ボーリングバーホルダ（突出し＋40mm） | T10160A | > カタログ |
| NLX1500 | NLX2000 | NLX2500 | NLX2500(SMC/SY) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 12角 | 20角 | 10角 | 12角 | 20角 | 10角 | 12角 | 20角 | 10角 | 12角 |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 〇 | 〇 | 〇 | |||||||
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 〇 | 〇 | ||||||||
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
・NLX3000～6000
| 取付径 | 商品名 | 部番 | |
|---|---|---|---|
| Φ25 | ボーリングバーホルダ | T10104A | > カタログ |
| Φ32 | ボーリングバーホルダ | T10115A | > カタログ |
| ボーリングバーホルダ | T10096A | > カタログ | |
| Φ40 | ボーリングバーホルダ | T10097B | > カタログ |
| ボーリングバーホルダ | T10113A | > カタログ | |
| Φ50 | ボーリングバーホルダ | T10114A | > カタログ |
| Φ60 | ボーリングバーホルダ | T10203A | > カタログ |
| Φ40 | ボーリングバーホルダ（突出し＋40mm） | T10130A | > カタログ |
| Φ50 | 干渉防止用芯高ボーリングバーホルダ | T10242A | > カタログ |
| ボーリングバーホルダ（突出し＋40mm） | T10160A | > カタログ |
| NLX3000 | NLX4000 | NLX6000 | ||
|---|---|---|---|---|
| 10角 | 12角 | 10角 | 12角 | 12角 |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | |||
| 〇 | 〇 | |||
| 〇 | ||||
| 〇 | 〇 | |||
| 〇 | 〇 | |||

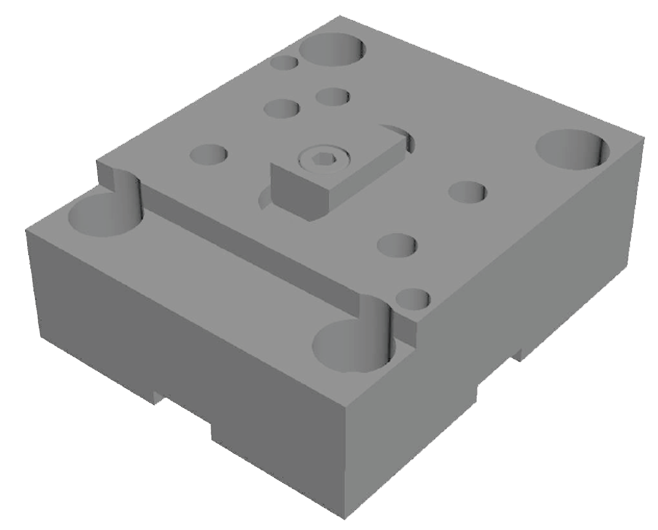

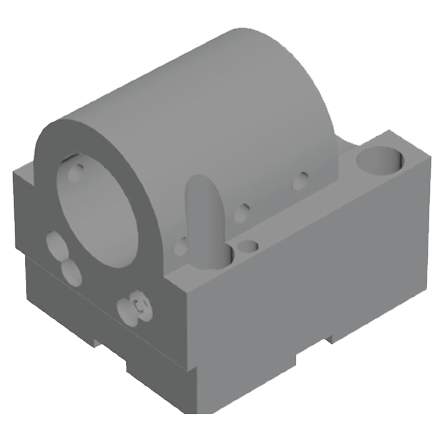

●ボルト締めホルダスリットタイプ・SLセットタイプ
| NLX1500 | NLX2000 | NLX2500 | NLX3000 | NLX4000 | NLX6000 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 12角 | 10角 | 12角 | 10角 | 12角 | 10角 | 12角 | 10角 | 12角 | 12角 |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | ||||||||
| 〇 | |||||||||
