旋削工具ホルダ

内径用ホルダ

旋削工具ホルダ：内径用ホルダ

内径用バイトを取り付けるホルダです。

適用工具:
内径用/内径・端面用/面取り　バイト等

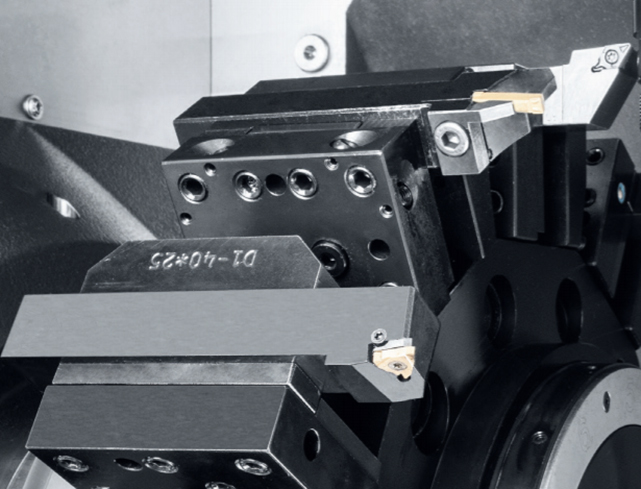

Z軸方向に工具を取り付ける内径用ホルダです。

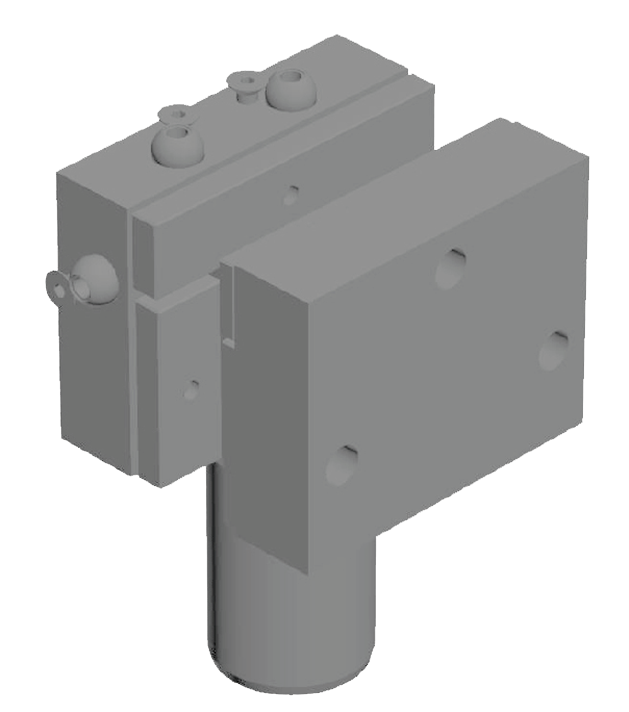

2つのバイトを固定できるダブルホルダ、第２主軸側にも固定できる両側ホルダなどのバリエーションがあります。

■バリエーション

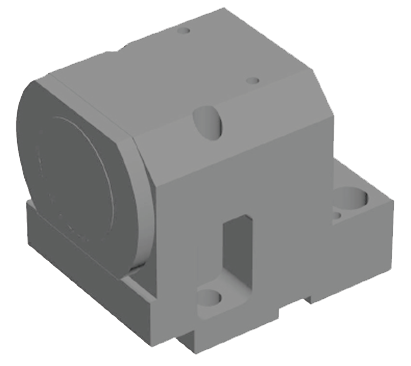

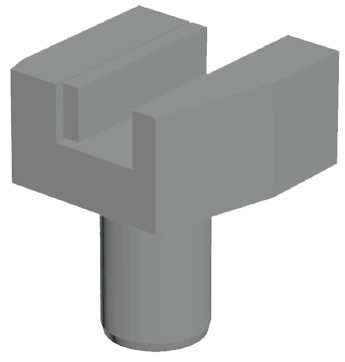

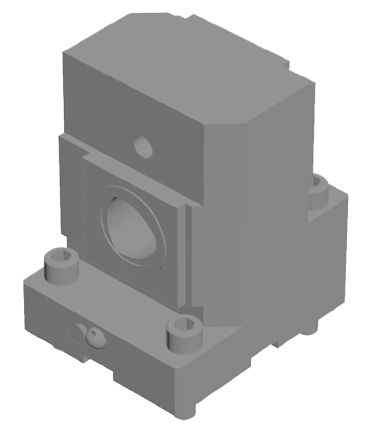

  端面・内径用 端面・内径・外径用 ダブルホル内径用ダ 両内径用
ボルト締め

VDI

Capto

●ボルト締め

・NLX1500～2500

取付径 商品名 部番
□20 端面・内径用ホルダ T03006A > カタログ
端面・内径用ホルダ T03017A > カタログ
端面・内径用ホルダ（干渉防止用、突出し＋40mm仕様） T03022A > カタログ
□25 端面・内径用ホルダ T03005B > カタログ
端面・内径用ホルダ（干渉防止用、突出し＋40mm仕様） T03019A > カタログ
□32 端面・内径用ホルダ（別途工具取り付けくさびが必要） T03042A > カタログ
NLX1500 NLX2000 NLX2500
12角 20角 10角 12角 20角 10角 12角 20角
〇   〇 〇   〇 〇
  〇     〇     〇
〇   〇 〇   〇 〇
〇   〇 〇   〇 〇
〇   〇 〇   〇 〇


・NLX3000～6000

取付径 商品名 部番
□20 端面・内径用ホルダ T03006A > カタログ
端面・内径用ホルダ T03017A > カタログ
端面・内径用ホルダ（干渉防止用、突出し＋40mm仕様） T03022A > カタログ
□25 端面・内径用ホルダ T03005B > カタログ
端面・内径用ホルダ（干渉防止用、突出し＋40mm仕様） T03019A > カタログ
□32 端面・内径用ホルダ（別途工具取り付けくさびが必要） T03042A > カタログ
NLX3000 NLX4000 NLX6000
10角 12角 10角 12角 12角
〇 〇 〇 〇

〇 〇 〇 〇
〇 〇 〇 〇
〇 〇 〇 〇
        〇

※高トルク仕様、ボルト締め仕様の刃物台についてはこちらをご覧ください。

●（VDI）端面・内径用、端面・内径・外径用

取付径 商品名 部番
□20 端面・内径用ホルダ（VDIシャンク径 30mm） T02058A > カタログ
端面・内径用ホルダ（VDIシャンク径 30mm） T03113A > カタログ
□25 端面・内径用バイトホルダ（B1） T03055A > カタログ
端面・内径用バイトホルダ（B2） T03049A > カタログ
端面・内径用バイトホルダ（B3） T03053A > カタログ
端面・内径用バイトホルダ（B4） T03047A > カタログ
端面・内径用ホルダ（正転用） T02064A > カタログ
端面・内径用ホルダ（逆転用） T02063A > カタログ
□25 外径・端面・内径用バイトホルダ（D1） T00464A > カタログ
外径・端面・内径用バイトホルダ（D2） T00465A > カタログ
VDIクイックチェンジ仕様 12角 VDI（EU）仕様 16角 VDIフェイス
タイプ（EU）仕様
NLX1500 NLX2000 NLX2500 NLX1500 NLX2000 NLX2500 NLX2500
      〇 〇 〇
      〇 〇 〇
〇 〇 〇
〇 〇 〇
〇 〇 〇
〇 〇 〇
            〇
            〇
〇 〇 〇
〇 〇 〇

※高トルク仕様、ボルト締め仕様の刃物台についてはこちらをご覧ください。

●（Capto）内径用、両内径用

取付径 商品名 部番
C4 内径用バイトホルダ T12075A > カタログ
C8 内径用バイトホルダ T12147A > カタログ
C5 両内径用バイトホルダ T12069A > カタログ
NLX1500 NLX2000 NLX2500 NLX6000
20角 20角 20角 12角
〇 〇 〇
      〇


※高トルク仕様、ボルト締め仕様、VDIクイックチェンジ仕様、Capto仕様の
刃物台についてはこちらをご覧ください。

取付径 商品名 部番
C4 内径用バイトホルダ T12075A > カタログ
C8 内径用バイトホルダ T12147A > カタログ
C5 両内径用バイトホルダ T12069A > カタログ
NLX1500 NLX2000 NLX2500 NLX3000 NLX4000
CAPTO仕様 CAPTO仕様 CAPTO仕様 CAPTO仕様 CAPTO仕様


〇 〇 〇 〇 〇

※高トルク仕様、ボルト締め仕様の刃物台についてはこちらをご覧ください。
