旋削工具ホルダ

外径用ホルダ

旋削工具ホルダ：外径用ホルダ

外径用バイトを取り付けるホルダです。

適用工具:
外径用/外径・端面用/突っ切り　バイト等

X軸方向に工具を取り付ける外径用ホルダです。 2つのバイトを固定できるダブルホルダ、第２主軸側にも固定できる両側ホルダなどのバリエーションがあります。

■バリエーション

  シングルホルダ ダブルホルダ 両側ホルダ
ボルト締め

VDI

Capto

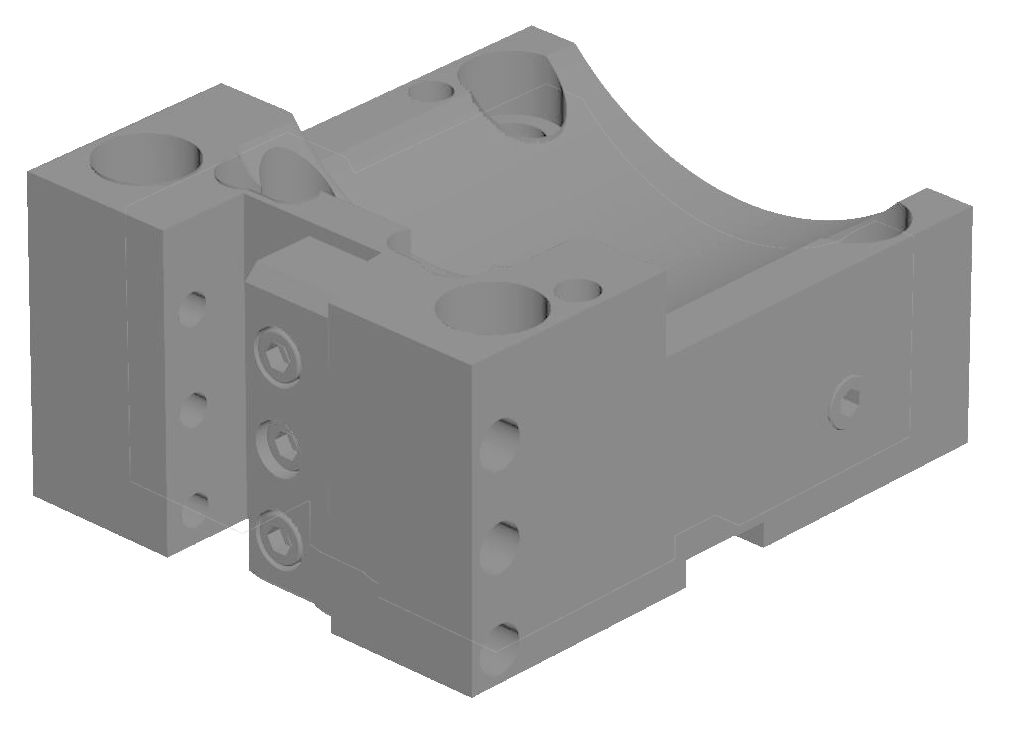

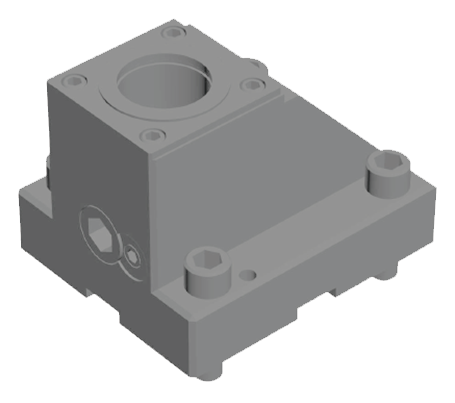

●ボルト締めシングルホルダ

・NLX1500～2500

取付径 商品名 部番
□20 外径用バイトホルダ T00187A > カタログ
外径用バイトホルダ（高さ:70） T00224A > カタログ
□25 外径用バイトホルダ T00450A > カタログ
□32 外径用バイトホルダ T00187A > カタログ
外径用ホルダ T00432A > カタログ
NLX1500 NLX2000 NLX2500
12角 20角 10角 12角 20角 10角 12角 20角
〇   〇 〇   〇 〇
  〇     〇     〇
〇   〇 〇   〇 〇



・NLX3000～6000

取付径 商品名 部番
□20 外径用バイトホルダ T00187A > カタログ
外径用バイトホルダ（高さ:70） T00224A > カタログ
□25 外径用バイトホルダ T00186A > カタログ
外径用ホルダ T00432A > カタログ
NLX3000 NLX4000 NLX6000
10角 12角 10角 12角 12角
〇 〇 〇 〇

〇 〇 〇 〇
        〇

※高トルク仕様、ボルト締め仕様、VDIクイックチェンジ仕様、Capto仕様の
刃物台についてはこちらをご覧ください。

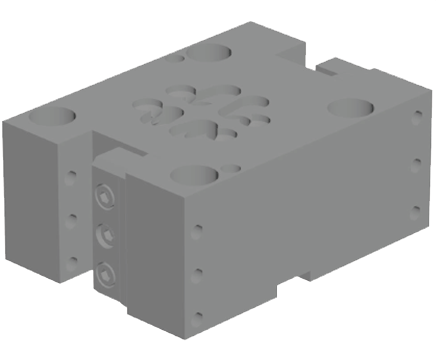

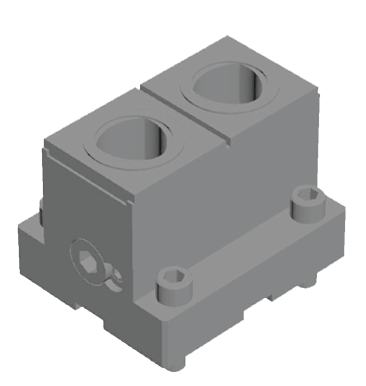

●ボルト締めダブルホルダ

・NLX1500～2500

取付径 商品名 部番
□20 外径用ダブルホルダ T00185A > カタログ
外径用Y軸ダブルホルダ T00206A > カタログ
外径用ダブルホルダ（高さ:70） T00228A > カタログ
□25 外径用ダブルホルダ T00184A > カタログ
NLX1500 NLX2000 NLX2500
12角 20角 10角 12角 20角 10角 12角 20角
〇   〇 〇   〇 〇
〇   〇 〇   〇 〇
  〇     〇     〇
〇   〇 〇   〇 〇

・NLX3000～6000

取付径 商品名 部番
□20 外径用ダブルホルダ T00185A > カタログ
外径用Y軸ダブルホルダ T00206A > カタログ
外径用ダブルホルダ（高さ:70） T00228A > カタログ
□25 外径用ダブルホルダ T00184A > カタログ
NLX3000 NLX4000 NFX6000
10角 12角 10角 12角 12角
〇 〇 〇 〇
〇 〇 〇 〇

〇 〇 〇 〇

※高トルク仕様、ボルト締め仕様、VDIクイックチェンジ仕様、Capto仕様の
刃物台についてはこちらをご覧ください。
