回転工具ホルダ

端面用ホルダ

旋削工具ホルダ：外径用ホルダ

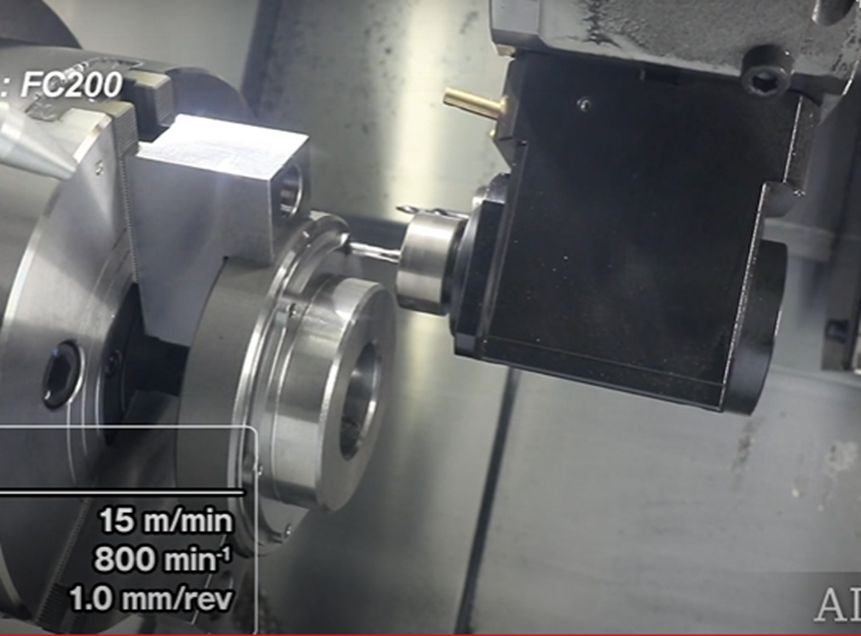

端面用の回転工具を取り付けるホルダーです。端面への穴あけ、タッピング、非円筒形ワークの加工が可能です。

適用工具:
各種ドリル、エンドミル等

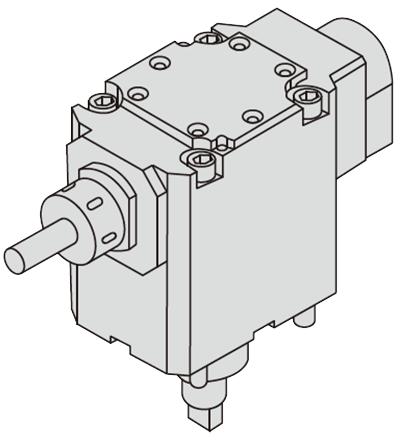

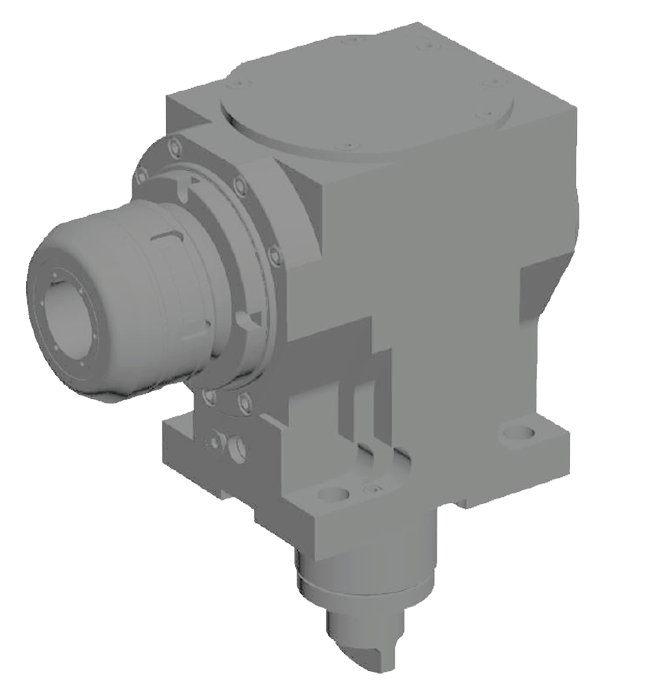

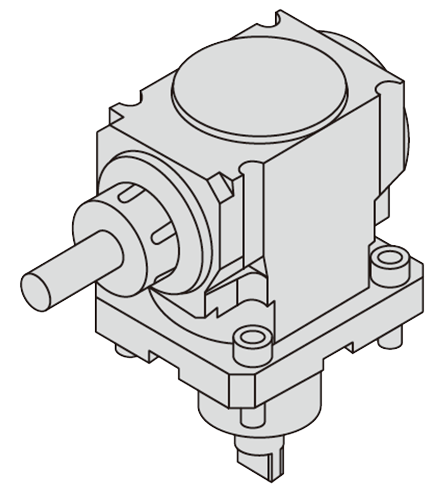

主軸の径方向に工具を取り付けるホルダです。
工具の取り付け方法や、回転数により高トルク仕様や高スピード仕様などのバリエーションがあります。

■バリエーション

	～4000 (高トルク)	4000～8000 (標準)	8000～(高スピード)	オイルホールホルダ 2スピンドルホルダ
回転工具（チャックコレット）
サイドロック等

溝入れ・突っ切り外径端面
外径用ホルダ

内径
ボーリングバーホルダ

ドリル・タップ
ドリルホルダ

溝入れ・突っ切り
突切りバイトホルダ

端面面取り内径
内径用ホルダ

●回転数(～4000)

回転速度	商品名	部番
3000	端面用回転工具ホルダ（MAX.Φ20、高剛性）	T32220B	> カタログ
3000	端面用回転工具ホルダ（MAX.Φ25、高剛性）	T32237A	> カタログ
4000	端面用回転工具ホルダ（AR50、アンギュラ玉軸受）	T32527A	> カタログ

NLX1500		NLX2000			NLX2500			NLX3000		NLX4000（MC/Y）		NLX6000
12角	20角	10角	12角	20角	10角	12角	20角	10角	12角	10角	12角	12角
〇		〇	〇		〇	〇		〇	〇	〇	〇
〇		〇	〇		〇	〇		〇	〇	〇	〇
												〇

●回転速度(4000～8000)

回転速度	商品名	部番
6000	端面用回転工具ホルダ（MAX.Φ20）	T32207B	> カタログ
	端面用回転工具ホルダ（MAX.Φ26）	T32214B	> カタログ
	端面用回転工具ホルダ（MAX.Φ13）	T32255A	> カタログ
	端面用回転工具ホルダ（MAX.Φ16）	T32275A	> カタログ
	端面用回転工具ホルダ（MAX.Φ20）	T32485A	> カタログ
	端面用回転工具ホルダ（MAX.Φ20）	T32256A	> カタログ
8000	端面用回転工具ホルダ（AR32、アンギュラ玉軸受）	T32660A	> カタログ

NLX1500		NLX2000			NLX2500			NLX3000		NLX4000（MC/Y）		NLX6000
12角	20角	10角	12角	20角	10角	12角	20角	10角	12角	10角	12角	12角
〇		〇	〇					〇	〇	〇	〇
〇		〇	〇		〇	〇		〇	〇	〇	〇
	〇			〇			〇
	〇			〇			〇
	〇			〇			〇
					〇	〇
												〇

●回転速度(8000～)

回転速度	商品名	部番
10000	端面用回転工具ホルダ（MAX.Φ20）	T32599A	> カタログ
12000	端面用回転工具ホルダ（MAX.Φ10）	T32434A	> カタログ

NLX1500		NLX2000			NLX2500			NLX3000		NLX4000（MC/Y）
12角	20角	10角	12角	20角	10角	12角	20角	10角	12角	10角	12角
〇		〇	〇		〇	〇		〇	〇	〇	〇
	〇			〇			〇

●オイルホールホルダ/2スピンドルホルダ

回転速度	商品名	部番
3000	端面用オイルホールホルダ（MAX.Φ26, 2MPa）	T32235A	> カタログ
4000	端面用オイルホールホルダ（AROH50、アンギュラ玉軸受）	T32535A	> カタログ
6000	端面用オイルホールホルダ（MAX.Φ20, 7MPa）	T32233A	> カタログ
6000	端面用オイルホールホルダ（MAX.Φ13）	T32288A	> カタログ
6000	端面用2スピンドルホルダ（MAX.Φ10）	T32264A	> カタログ

NLX1500		NLX2000			NLX2500			NLX3000		NLX4000	NLX6000
12角	20角	10角	12角	20角	10角	12角	20角	10角	12角	12角	12角
〇		〇	〇		〇	〇		〇	〇	〇
											〇
〇		〇	〇		〇	〇		〇	〇	〇
	〇			〇			〇
〇		〇	〇		〇	〇		〇	〇	〇

回転速度	商品名	部番
6000	端面用回転工具ホルダ（オイルホール仕様）（MAX.Φ13）	T32415B	> カタログ
6000	第二主軸端面用回転工具ホルダ（オイルホール仕様）（MAX.Φ13）	T32215A	> カタログ

16角VD（EU）			CAPTO
NLX1500	NLX2000	NLX2500	NLX6000
〇	〇	〇
〇	〇	〇

●サイドロック/他特殊ホルダ

・NLX1500～3000, 4000(MC/Y)

回転速度	商品名	部番
6000	両端面用回転工具ホルダ（MAX.Φ20、 6000min-1）	T32216A	> カタログ
6000	両端面用回転工具ホルダ（MAX.Φ26：Φ20、6000min-1）	T32248B	> カタログ
3000	端面用回転工具ホルダ（サイドロック）（MAX.Φ20、3000min-1）	T32228A	> カタログ
3000	端面用回転工具ホルダ（サイドロック）（MAX.Φ25、3000min-1）	T32222B	> カタログ
6000	両端面用回転工具ホルダ（MAX.Φ13、 6000min-1）	T32271A	> カタログ
6000	両端面用回転工具ホルダ（MAX.Φ16、6000min-1）	T32276A	> カタログ
6000	Capto 端面用回転工具ホルダC3	T32291A	> カタログ

NLX1500		NLX2000			NLX2500			NLX3000		NLX4000（MC/Y）
12角	20角	10角	12角	20角	10角	12角	20角	10角	12角	10角	12角
〇		〇	〇		〇	〇		〇	〇	〇	〇
〇		〇	〇		〇	〇		〇	〇	〇	〇
〇		〇	〇		〇	〇		〇	〇	〇	〇
〇		〇	〇		〇	〇		〇	〇	〇	〇
	〇			〇			〇
	〇			〇			〇
	〇			〇			〇

・NLX6000, 高トルク仕様

回転速度	商品名	部番
2500	端面用回転工具ホルダ（MAX.Φ26、2500min-1）	T32546A	> カタログ
2500	端面用回転工具ホルダ（MAX.Φ25、2500min-1）	T32545A	> カタログ
2500	端面用回転工具ホルダ（TRX32）（MAX.2500min-1）	T32584A	> カタログ
2500	Capto C6 端面用回転工具ホルダC6	T32586A	> カタログ
2500	端面用回転工具ホルダ（アダプタ用、カートリッジ式）（MAX.2500min-1）	T32582A	> カタログ
2000	端面用回転工具ホルダ（アダプタ用、カートリッジ式、アンギュラ玉軸受）（MAX.2000min-1）	T32551A	> カタログ
4000	端面用回転工具ホルダ（C6）（MAX. 4000min-1）	T32622A	> カタログ

NLX3000 （MC/Y）	NLX4000 （MC/Y）	NLX6000
高トルク仕様	高トルク仕様	12角	CAPTO仕様
〇	〇
〇	〇
	〇
	〇
	〇
		〇
			〇

・VDI対応ホルダ

回転速度	商品名	部番
6000	端面用回転工具ホルダ（最大Φ20・6000min-1）	T32591A	> カタログ
6000	端面用回転工具ホルダ（最大Φ20・6000min-1）	T32592A	> カタログ
6000	両端面用回転工具ホルダ（最大Φ20・6000min-1）	T32597A	> カタログ
10000	端面用回転工具ホルダ（最大Φ20・10000min-1）	T32593A	> カタログ
10000	端面用回転工具ホルダ（最大Φ20・10000min-1）	T32594A	> カタログ
6000	両端面用回転工具ホルダ（最大Φ13・6000min-1）	T32408A	> カタログ
4000	両端面用回転工具ホルダ（ポリゴン仕様）（最大Φ20・4000min-1）	T32422A	> カタログ
4000	端面用回転工具ホルダ（ポリゴン仕様）（最大Φ20・4000min-1）	T32420A	> カタログ
6000	第二主軸端面用回転工具ホルダ（最大Φ13・6000min-1）	T32407A	> カタログ
4000	第二主軸端面用回転工具ホルダ（ポリゴン仕様）（最大Φ20・4000min-1）	T32421A	> カタログ

VDIクイックチェンジ仕様 12角			VDI（EU）仕様 16角
NLX1500	NLX2000	NLX2500	NLX1500	NLX2000	NLX2500
〇	〇	〇
〇	〇	〇
〇	〇	〇
〇	〇	〇
〇	〇	〇
			〇	〇	〇
			〇	〇	〇
			〇	〇	〇
			〇	〇	〇
			〇	〇	〇
