ツールビジュアライザーのご案内
![ツールビジュアライザーのご案内](../files/user/img/tool_visualizer/2-1.jpg)
・工具に関するトラブルを減らすために 工具確認を厳重にする。
・生産効率が下がらないようにできる限り 効率的に工具管理をしたい。
このような相反するお客様の課題を
DMG MORIは画期的な計測システムで解決します。

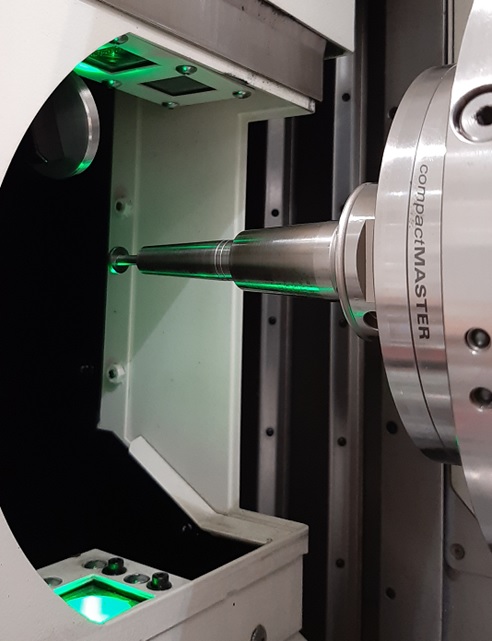

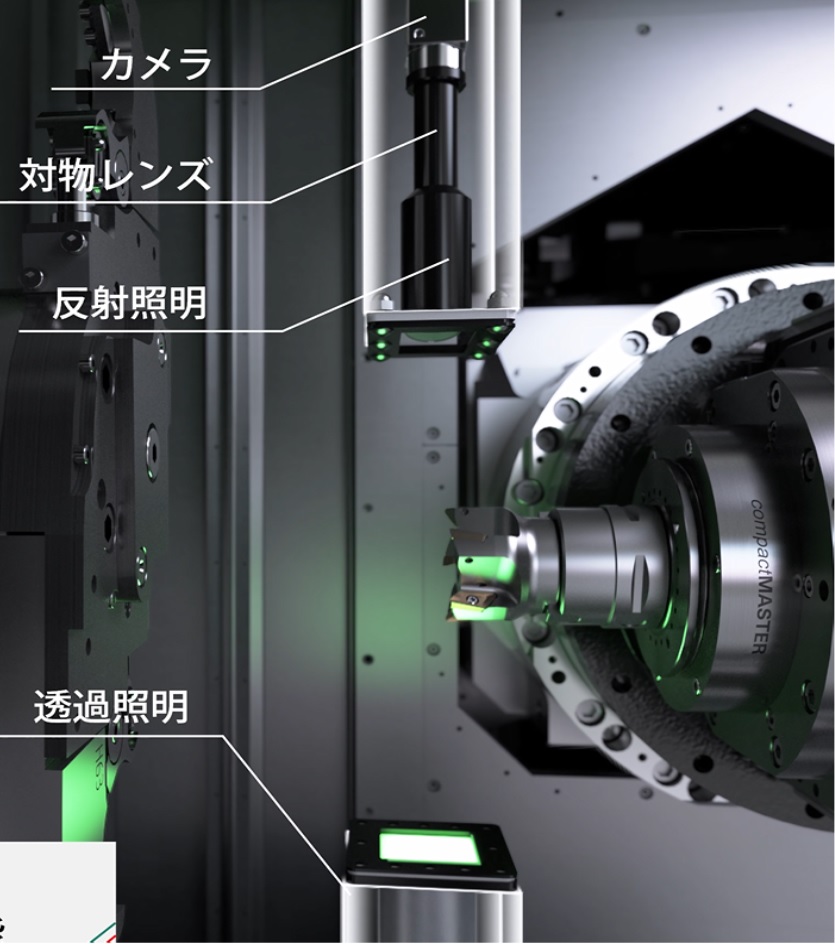

「ツールビジュアライザー」とは
![「ツールビジュアライザー」とは](../files/user/img/tool_visualizer/3-1.jpg)
- 対象工具:最大径φ70mm,最大長さ 400mm
- 3次元(3D)モデル生成は現在ミーリング工具/ドリルが対象です。
旋削工具については対応検討中です。
工作機械上で工具を自動で計測・補正する
非接触工具形状計測システムです。
高画素カメラで取得した画像を用いて、工具の自動測定、
干渉チェック用の3次元(3D)モデルの作成、及び
工具の異常検知を行います。

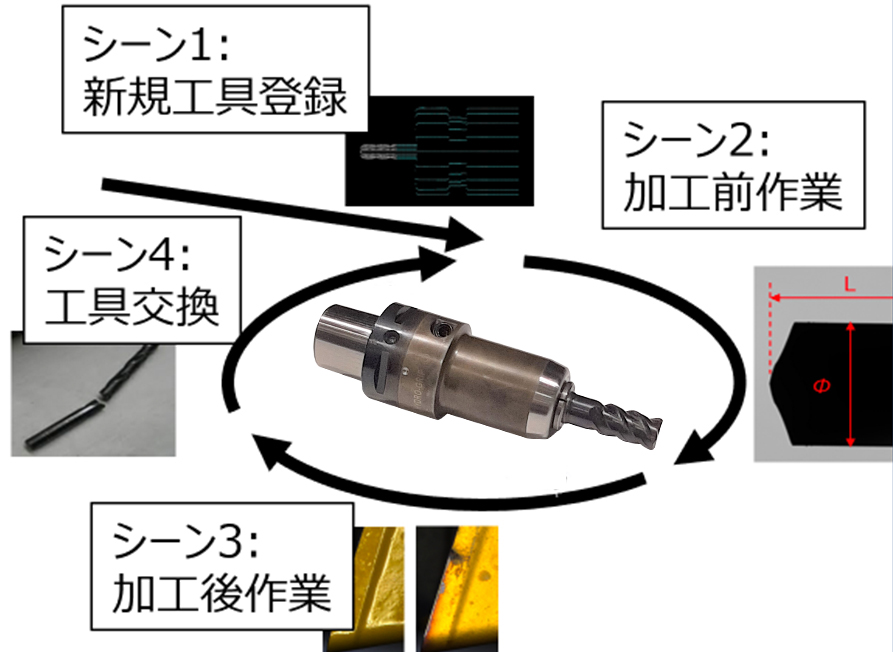

工具状態確認の必要性
![工具状態確認の必要性](../files/user/img/tool_visualizer/2-2_1.jpg)
工具の状態は次の4つの段階で確認が必要になります。
ツールビジュアライザーはそれぞれのシーンで
お客様の工具状況を把握し、最適な対策を実施できるよう
サポートいたします。
ツールビジュアライザーの特徴

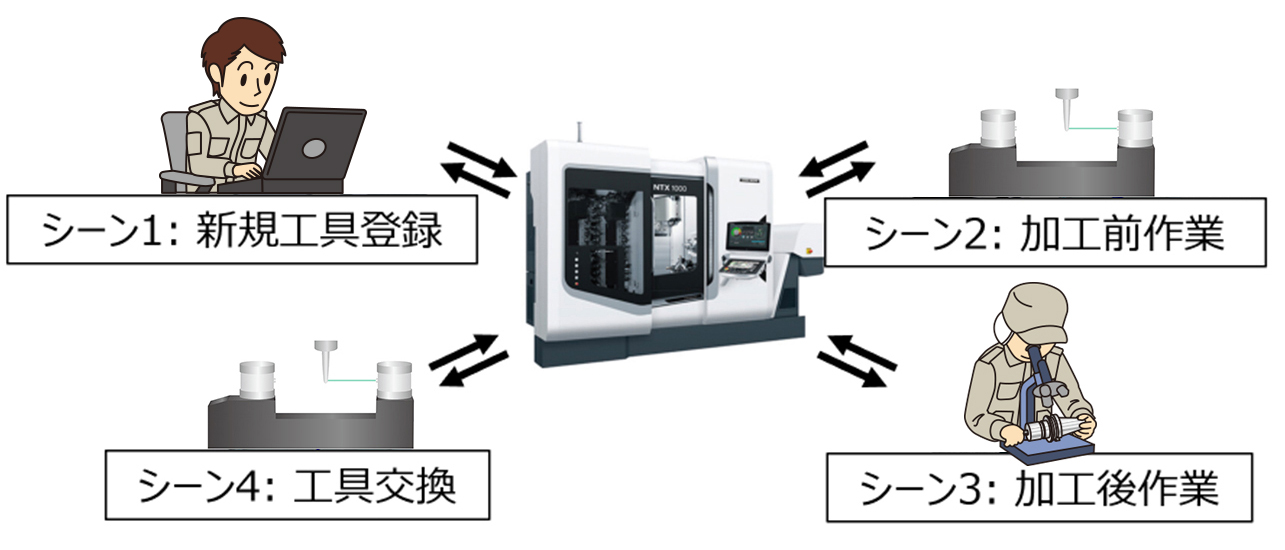

■従来の工具登録・測定に関する周辺システム
![ツールビジュアライザーの特徴](../files/user/img/tool_visualizer/4-1_1.jpg)

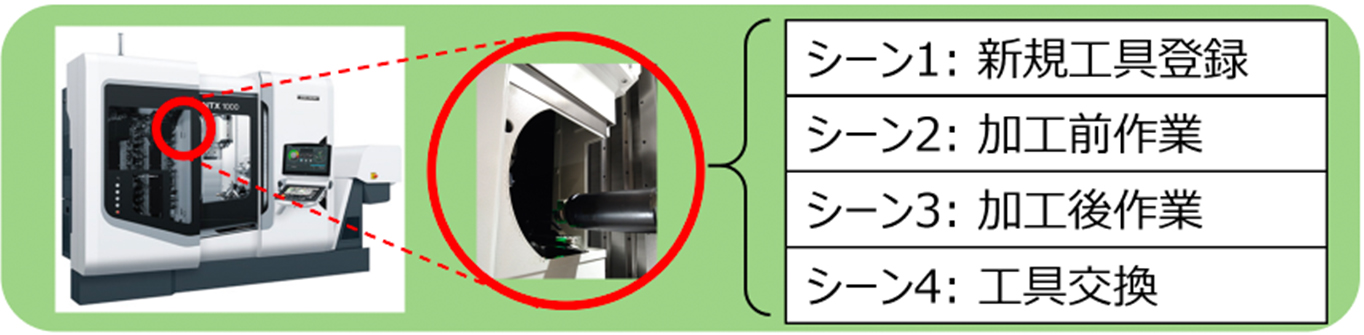

■ツールビジュアライザー
![ツールビジュアライザーの特徴](../files/user/img/tool_visualizer/4-2pic3.jpg)
従来はシーンによっては異なる測定装置が必要で、機械から工具を外す必要もありました。
ツールビジュアライザーではこれらを統合、連携させることで高度な自動化を実現します。
ツールビジュアライザー導入のメリット
シーン1 : 3Dモデルの自動生成により、確実な干渉チェックを支援します。
シーン2 : 工具の自動測定により、効率よく高精度な加工を実現します。
シーン3 : 工具の摩耗状況から最適な交換時期を把握することで、ランニングコストを削減します。
シーン4 : 工具の折損、切りくずの巻き付きなど、工具状態を監視し対処することでワークの加工不良を防止できます。
シーン別 システムの特徴

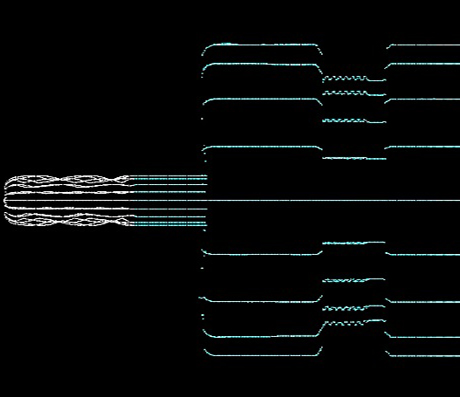

シーン1:新規工具登録
![「ツールビジュアライザー」とは](../files/user/img/tool_visualizer/5-1.jpg)
干渉チェックに必要な工具の3次元(3D)モデルを短時間で容易に
自動生成します。
手間がかかる工具の3次元(3D)モデルの作成を短時間に行うことで
お客様の手間を削減するとともに工具干渉による機械故障を防ぎ
ダウンタイム発生を最小限にすることが可能です。
こんなお悩みを抱えるお客様向け
・シミュレーションを用いた干渉チェックをしたいが、ハードルが高い。
・手間がかかるので干渉チェックを省きがちになっている。

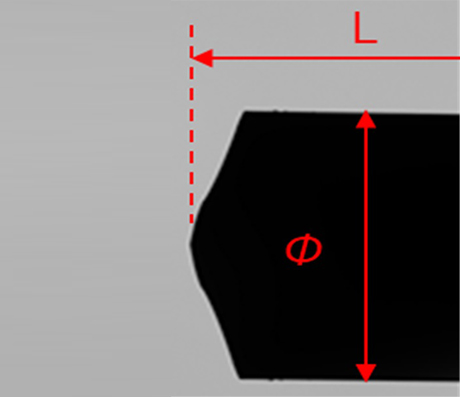

シーン2:加工前作業
![「ツールビジュアライザー」とは](../files/user/img/tool_visualizer/5-2-1.jpg)
簡単なボタン操作だけで、工具を自動測定、結果を
工具管理システムに自動連携します。
また、工作機内で工具と非接触で計測できるため、
工具を回転しながら工具振れを考慮した
高精度な測定が可能です。
以上の特徴より、人為的なミスを防ぎ、段取り作業時間を
削減できます。また、正確な測定が可能なため、
効率よく高精度な加工を実現します。
こんなお悩みを抱えるお客様向け
・工具測定値の誤差が加工精度に影響を与えている。
・工具登録にかかる時間と人為的な測定ミスを減らしたい。

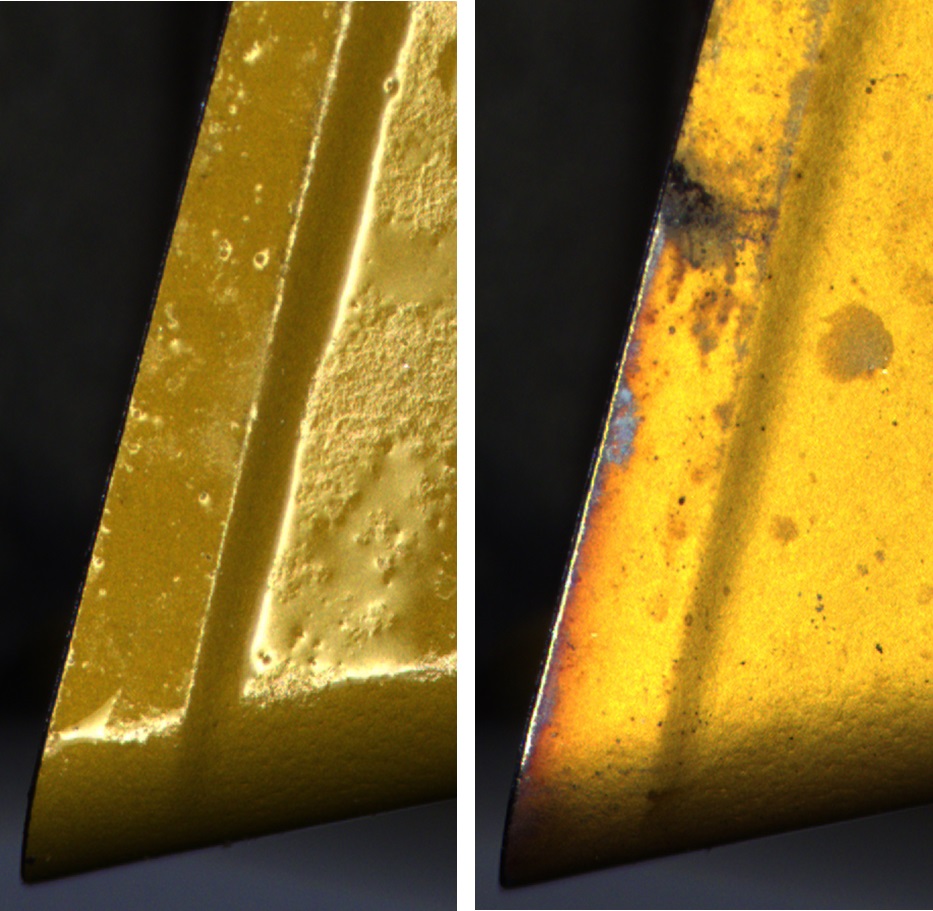

シーン3:加工後作業
![「ツールビジュアライザー」とは](../files/user/img/tool_visualizer/6-1.jpg)
非常に高精度な刃具測定を実現することで加工機から工具を
外すことなく、工具の摩耗チェックが可能です。
そのため、オペレータの経験則に頼ることなく、
工具寿命の最大限まで工具を使用でき
ランニングコスト削減を実現することが可能です。
こんなお悩みを抱えるお客様向け
・気づいたら工具が摩耗していた。
・工具寿命を最大限活かして使いたい。

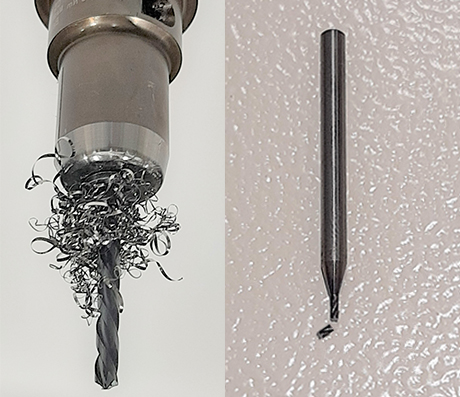

シーン4:工具交換
![「ツールビジュアライザー」とは](../files/user/img/tool_visualizer/6-2-3_1.jpg)
工具への切りくずの巻き付きや工具欠損を
早期に検知し、アラートを出して通知します。
異常の自動検知により、オペレータを
加工の監視業務から解放し、また、不良品発生率を
低くすることで効率的な生産を実現します。
こんなお悩みを抱えるお客様向け
・難削材の切削で工具破損が多い。
・切りくずによるワークの傷が多発。
対応機種
NTX2000 Ge2, NTX2500 Ge2, NTX3000 Ge2
ツールビジュアライザー 紹介動画
サービス対応フロー
![Web受付](../files/user/img/tool_visualizer/s-01.png)
少しでもご検討されている方はお気軽にこのページのお問い合わせボタンから受付下さい。
![見積提出・実機見学](../files/user/img/tool_visualizer/s-02.png)
お問い合わせ時にいただいた内容に合わせて、見積提出や実機見学を実施します。
![ご注文出張日時調整](../files/user/img/tool_visualizer/s-03.png)
納入済の機械に導入いただく場合は、サービス担当者により装置取付を行います。
※機械と同時購入の場合は、出張日時調整は行いません。
![取付作業実施](../files/user/img/tool_visualizer/s-04.png)
サービス担当者により装置取付を行います。
※機械と同時購入の場合は、現地での取付作業は必要ありません。
