シーン3：加工後作業

機上で明視野撮影もできるのは
DMG MORIだけ

DMGMORIのツールビジュアライザーは
機内での明視野撮影を実現し、工具をセットしたままでの
摩耗分析が可能です。

摩耗状況を正確に把握できることで、工具を本来の
工具寿命まで最大限に使用し、最適なタイミングで
交換することが可能になり、ランニングコストの
削減に寄与します。

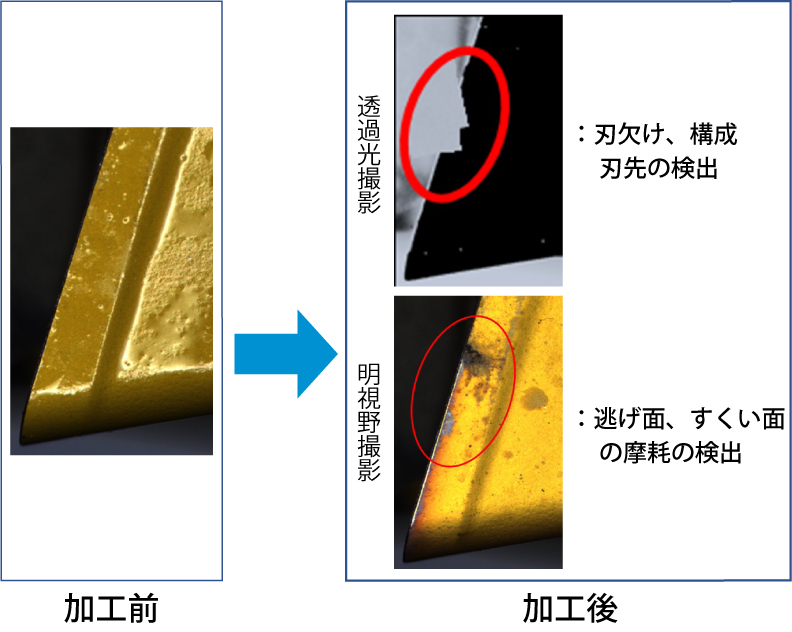

■機上で明視野撮影ができるメリットとは

従来の工具測定機械で実装されている刃具の
透過光撮影では工具の外観摩耗状況の判定はできるものの、
工具全体の摩耗状況を正確に判断することは非常に難しい
とされており、工作機械から工具を取り外し、
専用の測定装置を用いて、明視野撮影をすることが一般的です。

ツールビジュアライザーは機上で明視野撮影をすることが
できることから、工具を機械から取り外すことなく、
逃げ面やすくい面の微細な摩耗を検出することができます。

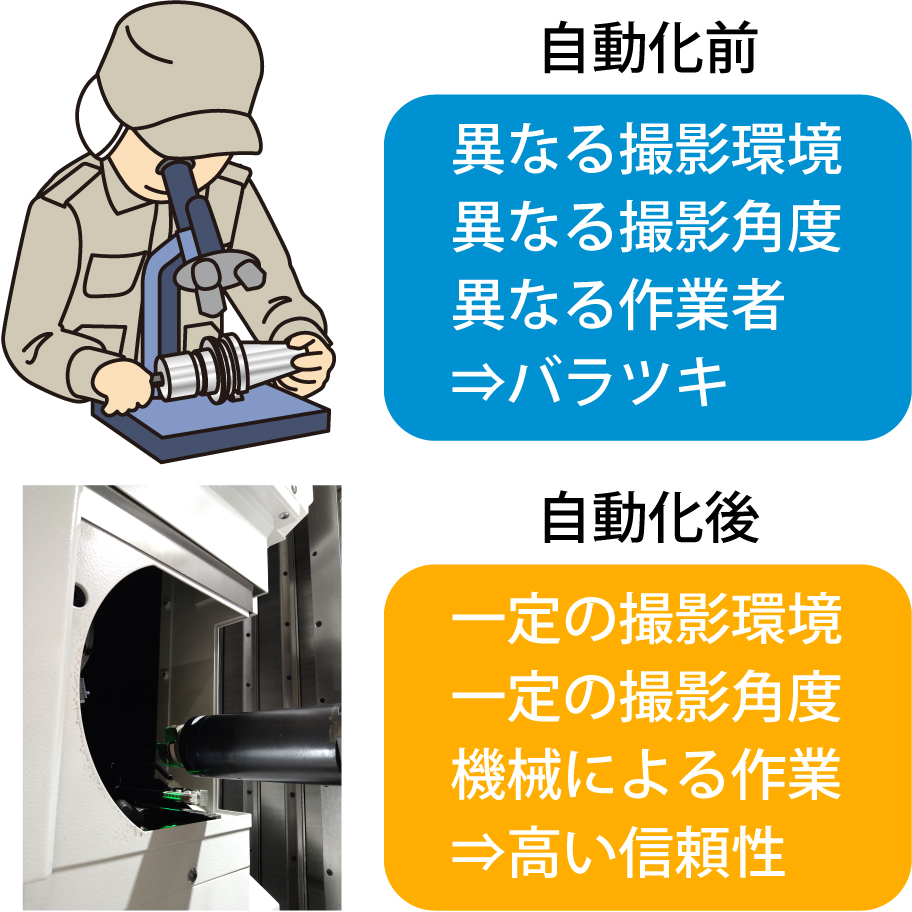

■摩耗確認を自動化するメリットとは

顕微鏡などで摩耗状況を確認する場合、明るさ・角度・作業者の熟練度等、
様々な要因により判断にバラツキが生じます。

自動化により一定の条件下で確認ができるため、より信頼性の高い情報を
得ることが可能です。

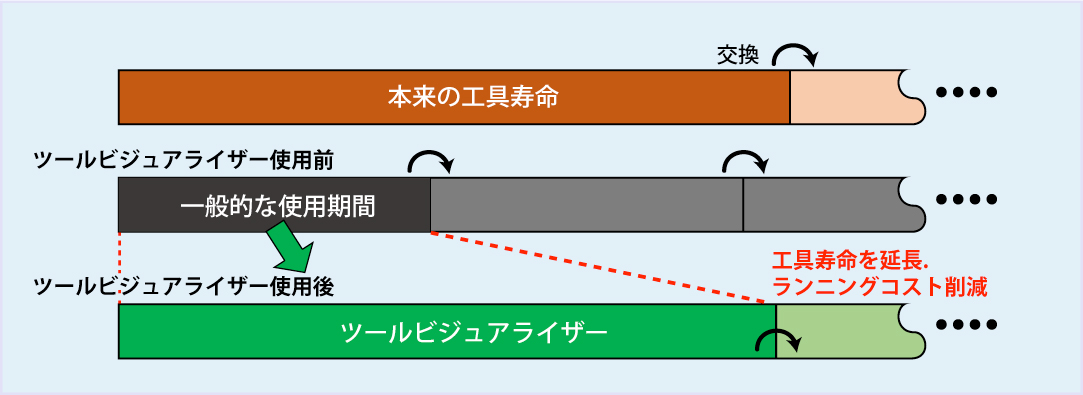

■摩耗状態を確認するメリットと活用例

工具やインサートの寿命を決める際、従来は予想された工具寿命に安全率を考慮して、短めに決めていました。
摩耗状態を確認できれば、過度な摩耗を起こすことなく工具寿命を最大限活用できるため、工具交換が減少し、
コストカットが見込めます。

また、ツールビジュアライザーでは機械から工具を外す手間がありません。
撮影間隔もお客様のご使用状況に合わせて設定が可能です。
